BRICO CURIOSO PUÑOS CALEFACTABLES.

Mensaje por tempest1313 »

Hola a todos.

Hoy he recibido unos puños Oxford y he empezado a ponerlos en mi F650gs twin.

La sorpresa ha sido cuando he empezado a desmontar los puños originales y he visto que estos son calefactables, aunque mi moto "no tenía puños calefactables", por eso no tiene el botoncito para activarlos. Pero todo el resto de la instalación esta montada.

Cada puño tiene dos cablecitos, con una clema/conexión independiente de la clema con 8 pins que es la que manda la información de los intermitentes, luces, bocina, paro... etc etc. Esa conexión de los puños está comunicada con el mazo de cables que baja por el manillar a la centralita. No he buscado a donde llegan, pero van todos juntos, e imagino que iran a la centralita o módulo de control.

Como ya tengo instalado y conectado el modulo o centralita de los puños OXFORD, he alimentado uno de los puños bmw, y funciona bien. Repito, a través del sistema de alimentacion Oxford, con cableado directo a los puños, saltandome el cableado bmw, ya que no tengo el esquema de cómo está conectado ni como funciona a traves de la centralita de la moto.

La centralita Oxford que regula la temperatura de los puños funciona por regulacion de pulsos y no por regulación de voltaje, es decir, siempre le manda 12 voltios a los puños pero en intervalos de tiempo, al maximo se los envía continuamente, al nivel medio en intervalos de dos segundos on/off , y al mínimo en tres o cuatro on/off. ( los tiempos que digo son aproximados, pero es algo parecido, al medir con el tester se puede ver como hay micro cortes de diferentes duración dependiendo de la potencia seleccionada)

En la piña de mandos donde debería estar el mando de los puños, los que "no tenemos" puños calefact, se ve una marca o añexo o soldadura plastica, en el sitio exacto donde debería estar el interruptor. Pues al abrir la piña de mando, internamente, las conexiones estan preparadas para poner el interruptor, tan sólo habría que hacer un taladró o agujero a la medida del mismo y conectarlo.

Ahora mismo tengo el brico a la mitad, estoy haciendo fotos para que lo veais todo. Mañana conectaré los puños bmw a la instalación Oxford y acabaré el trabajito, y subiré fotos. Ahora me sobran los dos puños nuevos.


Avatar de Usuario
Fernanwrx
Moderador
Moderador
Mensajes: 3496
Registrado: 03 May 2011 16:31
Ubicación: ZEBILLA
Agradecimiento recibido: 1 vez

Re: BRICO CURIOSO PUÑOS CALEFACTABLES.

Mensaje por Fernanwrx »

muy interesante...y cobran 150 por poner un boton,tiene webos...jeje
Imagen
Ex-f800gs naranja lava
Ex r1200GS 2013 gris trueno
Xt660r 2010
flipao
Primeros pasitos
Primeros pasitos
Mensajes: 21
Registrado: 31 Ago 2011 20:59

Re: BRICO CURIOSO PUÑOS CALEFACTABLES.

Mensaje por flipao »

en serio?..terminaste el brico?..me estoy relamiendo pensando en mis manos calentitas..
tempest1313
Consolidando
Consolidando
Mensajes: 284
Registrado: 15 Mar 2011 18:55
Ubicación: Badajo´

Re: BRICO CURIOSO PUÑOS CALEFACTABLES. terminado con fotos

Mensaje por tempest1313 »

Voy a intentar poner algunas fotos del brico de los puños. No se lo que ha pasado, pero se me han desordenado todas las fotos de este mensaje, por lo que pido disculpas por el desorde. Estoy seguro que con las fotos os vais a hacer una idea muy fácil.

Como he comentado antes, he comprado los oxford para mi f 650 gs twin. Ya tenía toda la instalación de corriente echa, ya había probado los puños nuevos en la instalación y funcionaban bien. Y cuando me puse a desmontar los puños originales, veo que tienen unas conexiones. Los desmonto, les doy corriente a través de la instalación oxford, y claro, se calientan.

No me lo creía, porque mi moto siempre ha sido sin puños calefactables, al fianl decido suprimir las conexiones originales de bmw a los puños, y alimentarlos con la instalación de oxford.

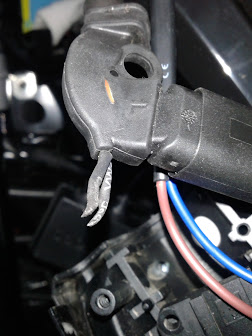

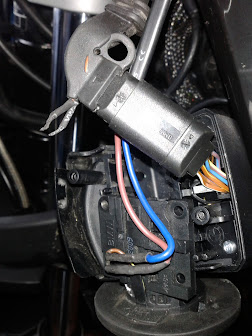

En estas primeras fotos, se ve la conexión nueva de dos cables marron y azul, hacia la centralita oxford, con funda retractil negra, que está alimentando al puño directamente. Tambien se ve, los dos rabitos de cable cortados y cerrados con funda retractil por seguridad, que eran los que iban al puño originalmente. El empalme lo he soldado y protegido con funda retractil.
